阿里巴流量計

點擊放大
產品特點:
ZK- LGZA阿里巴流量計具有根據空氣動力學設計,可大大降低傳感器處流體分離產生的誤差,在同類產品中可達到更高精度,性能更加優于傳統的流量儀表。讓您的流量測量更加精確。LGZA阿里巴流量計在各種應用中具有低損耗、安裝簡易和長期穩定的重復性。LGZA阿里巴流量計取壓方式是通過探頭(或探針),探頭前后有三排不均勻分布的、若干個引壓孔。
  ZK-LGZA阿里巴流量計的詳細資料:

 概述
   ZK- LGZA阿里巴流量計具有根據空氣動力學設計,可大大降低傳感器處流體分離產生的誤差,在同類產品中可達到更高精度,性能更加優于傳統的流量儀表。讓您的流量測量更加精確。LGZA阿里巴流量計在各種應用中具有低損耗、安裝簡易和長期穩定的重復性。LGZA阿里巴流量計取壓方式是通過探頭(或探針),探頭前后有三排不均勻分布的、若干個引壓孔。通過該三排孔將管道從上到下(/從左到右)的不同壓力(/流速)在孔內取平均,(因為管道兩側流速慢,中間快)構成了差壓,進而可以計算出質量流量或體積流量,從這意義上講,故定義這種傳感器為均速管。
適用范圍
    1、 公稱壓力:25mm≤DN≤6000mm
    2、 公稱壓力:PN≤25MPa
    3、 介質溫度:t≤650℃
    4、 精度等級:0.5級,1級,1.5級,2.5級
結構形式
    ZK- LGZA阿里巴流量傳感器是檢測桿、取壓口和導桿組成,它橫穿管道內部與管軸垂直,在檢測桿迎流面上設有多個總壓檢測孔,分別由總壓導壓管和靜壓導壓管引出,根據總壓與靜壓的差壓值,計算流經管道流量。
檢測桿的截面形狀見下圖:


理論基礎
     LGZA阿里巴流量傳感器是基于皮托管測速原理上發展起來的,它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。
     它的流量計算公式為:

特點
    精度:讀數的 ±1% (未標定), ±0.5% (標定),同類產品zui高
    重復性:讀數的 0.1%
    量程比: 30 : 1 .
    橢圓形設計大幅度降低了壓損,減少了噪音
    單臺傳感器配備參數變送器可實現質量流量測量,真正靜壓測量,溫度測量
    安裝簡易,維護方便、自清洗
    傳感器不產生流體分離點,無渦流擾動
    對直管段要求低
    可在線安裝
ZK-LGZA阿里巴流量傳感器的幾種安裝方式:

 安裝要求
    1、 安裝檢測桿的測量段應是直的,其上下游直管段長度參照下表所規定的長度。

序號
上游側局部阻力件形式
上游側
無整流器
有整流器
與檢測桿在同一平面內
與檢測桿不在同一平面內
1
有一個90°彎頭或三通
7D
9D
6D
3D
2
在同一平面內有兩個90°彎頭 * *
9D
14D
8D
3D
3
在不同一平面內有兩個90°彎頭 * *
19D
24D
9D
4D
4
管道直徑改變(收或擴)
8D
8D
8D
3D
5
部分開啟的閘閥、球閥或其它節流閥
24D
24D
9D
4D

注:*D為管道標稱直徑,所給出數據為距離第二個彎頭的長度。

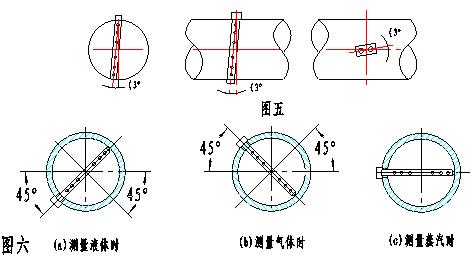

    2、 檢測桿插入位置的角度允許偏差范圍見圖五。
    3、 對于垂直管道,檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上,高低壓引壓管接頭應處于同一水平面上。對于水平管道,在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內;測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內;測量蒸汽時檢測桿應水平插入,見圖六:
    4、 管道上開孔尺寸Φ60。
    5、 補償用壓力變送器在前直管段上,溫度變送器(或鉑電阻)裝在后直管段上距離節流裝置2D處。
