| ZK系列超聲波明渠流量計采用江蘇中控自動化儀表有限公司標準堰槽作為輔助測量手段，主要包括：全寬堰、矩形堰、三角堰、巴歇爾槽和P－B槽，目前比較常用的是巴歇爾槽。整套明渠流量計由轉換器、堰槽和超聲波液位計三部分組成。
流通順暢的明渠內，水的流量越大，水位越高；流量越小，水位越低。通過測量水位，可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減至zui小。 |
 |
| 應用行業 |
| 該流量計主要用于有自由出流排水條件的河道、灌渠，工廠、市政污水排放及其他非滿管流量的測量。 |
| 測量介質 |
| 水、污水、及其他液體 |
| 正確選型： |
| 注：長期的現場應用經驗告訴我們，流量計使用當中出現的問題，80％以上是由于選型和安裝不當造成的，所以請務必向技術人員提供準確的數據。 |
| 安裝位置 |
盡量選擇在保證前面渠道比較直，水的流態比較穩定的位置，同時為了防止水的回流，要保證污水排放口低于流量計的
安裝高度。 |
| 技術指標 |
| | | | 90°三角堰 | 矩形堰 | 巴歇爾槽 | P-B槽 | | 精 度 | 1.0-5.0%（和選擇的堰槽有關） | | 測量液體 | 水、污水及其它液體 | | 堰槽材質 | 塑料、不銹鋼、玻璃鋼、水泥等。 | | 信號輸出 | 4-20mA DC（可以選擇對應瞬時流量或液位）
0-5V（可以選擇對應瞬時流量或液位）
RS-485（數據包括時間、溫度、液位、瞬時流量、累積流量） | | 顯 示 | 4位液晶顯示液位高度；
4位液晶顯示瞬時流量；
8位液晶顯示累積流量。 | | 測量功能 | 瞬時流量、累計流量、液位、溫度、運行時間。 | | 環境溫度 | 0～45℃ | | 防護等級 | 轉換器：IP65；傳感器：IP67 | | 工作電源 | 24V DC 500mA | | |
| 巴歇爾槽流量范圍 |
| | | 類
別 | 序
號 | 喉道寬度 | 水頭范圍 ha （m） | 流量范圍Q（m3/h） | 淹沒比 | | b （m） | zui小 | zui大 | zui小 | zui大 | σ （%） | | （1） | （2） | （4） | （5） | （6） | （7） | （8） | | 小
型 | 1* | 0.025 | 0.015 | 0.21 | 0.32 | 19.44 | 0.5 | | 2* | 0.051 | 0.015 | 0.24 | 0.65 | 47.52 | 0.5 | | 3 | 0.076 | 0.030 | 0.33 | 2.77 | 115.56 | 0.5 | | 4 | 0.152 | 0.030 | 0.45 | 5.40 | 399.60 | 0.6 | | 5 | 0.228 | 0.030 | 0.60 | 9.00 | 903.60 | 0.6 | | 6 | 0.250 | 0.030 | 0.60 | 10.80 | 900.00 | 0.6 | | 標
準
型 | 7 | 0.300 | 0.030 | 0.75 | 12.60 | 1440.00 | 0.6 | | 8 | 0.450 | 0.030 | 0.75 | 16.20 | 2268.00 | 0.6 | | 9 | 0.600 | 0.050 | 0.75 | 45.00 | 3060.00 | 0.6 | | 10 | 0.750 | 0.060 | 0.75 | 90.00 | 3960.00 | 0.6 | | 11 | 0.900 | 0.060 | 0.75 | 108.00 | 4500.00 | 0.6 | | 12 | 1.000 | 0.060 | 0.80 | 108.00 | 5400.00 | 0.7 | | 13 | 1.200 | 0.060 | 0.80 | 126.00 | 7200.00 | 0.7 | | 14 | 1.500 | 0.060 | 0.80 | 162.00 | 9000.00 | 0.7 | | 15 | 1.800 | 0.080 | 0.80 | 288.00 | 10800.00 | 0.7 | | | 類型 | 渠道zui小尺寸
（寬×高×長）mm | zui小流量
（m3/h） | zui大流量
（m3/h） | | 小
型 | 200×250×700 | 0.30 | 20 | | 260×300×800 | 0.7 | 50 | | 300×500×950 | 2.8 | 115 | | 450×650×1550 | 5.4 | 400 | | 600×800×2900 | 9.0 | 904 | | 標
準
型 | 880×1000×2950 | 12.6 | 1440 | | 1200×1000×3100 | 16.2 | 2300 | | 1300×1100×3100 | 45.0 | 3100 | | 1450×1100×3100 | 90.0 | 4000 | | 1600×1100×3200 | 108 | 4500 | | 1720×1100×3350 | 108 | 5400 | | 2000×1100×3400 | 126 | 7200 | | | 類型 | 渠道zui小尺寸
（寬×高×長）mm | zui小流量
（m3/h） | zui大流量
（m3/h） | | 標
準
型 | 2300×1100×3400 | 162 | 9000 | | 2700×1100×3650 | 288 | 10800 | | 3100×1100×3800 | 342 | 12900 | | 3400×1100×4000 | 360 | 14400 | | 大
型 | 4800×1300×7050 | 576 | 29800 | | 5700×1600×8300 | 684 | 52800 | | 7700×1900×12000 | 828 | 90000 | | 9200×2200×13200 | 1116 | 136000 | | 10800×2200×13500 | 1368 | 17000 | | 12400×2200×14100 | 1656 | 203000 | | 15600×2200×15000 | 2160 | 270000 | | 19000×2200×16300 | 2700 | 335000 | | | |
明渠轉換器安裝尺寸：
安裝注意事項：
1：變送器下部的三個進線孔孔徑8mm，請使用線徑為6mm～8mm的電纜；
2：露天放置變送器時，進線孔的壓緊螺母務必擰緊，否則防水效果大大降低；
3：進線口若不使用，請在進線孔內塞一個6mm～8mm的電纜頭，然后擰緊壓緊螺母；
4：由于變送器采用LCD液晶。雖然本公司使用的液晶是寬溫、防紫外線的，但是陽光長時間暴曬，還是會影響液晶的壽命。所以，變送器室外放置時，請盡量將LCD液晶面朝北。
超聲波明渠探頭安裝尺寸圖：

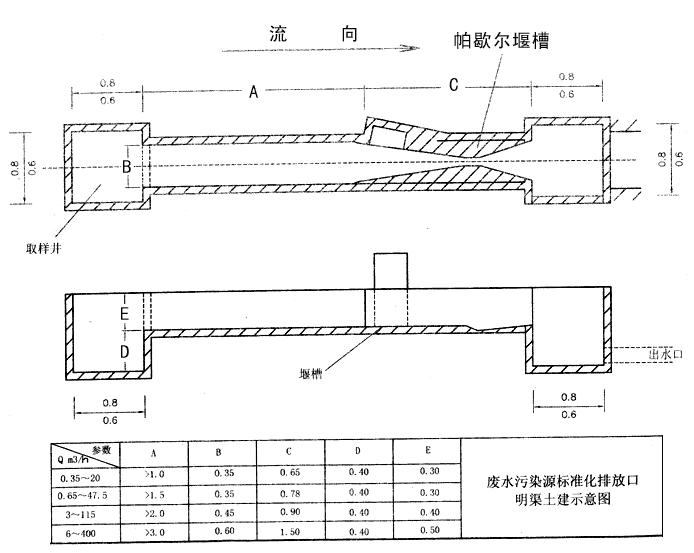

巴歇爾槽土建示意圖
矩形堰土建示意圖
安裝量水堰槽須注意幾個問題，否則影響測流精度:
- 量水堰槽的中心線要與渠道的中心線重合,使水流進入量水堰槽不出現偏流。
- 量水堰槽通水后，水的流態要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
- 量水堰槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入量水堰槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
- 量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段
