·位置:首頁 > 產品展示 > > > 智能型雷達物位計


智能型雷達物位計

點擊放大
產品特點:
發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下,存在虛假回波,用的微處理技術和調試軟件也可以準確的分析出物位的回波。
  ZKUL智能型雷達物位計的詳細資料:

產品簡介:

ZKUL51系列智能雷達物位儀表

類 別

ZKUL51LB

ZKUL51LC

ZKUL51LA

應 用

過程條件簡單,腐蝕性的液體、漿料、固體
比如:
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐

存儲或過程容器腐蝕性的液體、漿料、固體
比如:
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐

適應各種存儲容器或過程計量環境,液體、漿料、固體
比如:
原油、輕油儲罐
原煤、粉煤倉位
揮發性液體儲罐
焦碳料位
漿料儲罐
固體顆粒

測 量 范 圍

20米

20米

35米

過 程 連 接

螺紋

法蘭

法蘭

過 程 溫 度

-40-130℃

-40-150℃

-40-250℃

過 程 壓 力

-1.0-3bar

-1.0-20bar

-1.0-40bar

重 復 性

± 3mm

± 3mm

± 3mm

精 度

< 0.1%

< 0.1%

< 0.1%

頻 率 范 圍

6.8GHz

6.8GHz

6.8GHz

防爆/防護等級

EXiaIICT6/IP68

EXiaIICT6/IP68

EXiaIICT6/IP68

信 號 輸 出

4…20mA/HART(兩線)

4…20mA/HART兩線)

4…20mA/HART(兩線)

安裝指南


安裝說明
  1. 推薦距離(1)墻至安裝短管的外壁:
  2. 離罐壁為罐直徑1/6處,zui小距離為200mm。
  3. 不能安裝在入料口的上方(4)。
  4. 不能安裝在中心位置(3),如果安裝在中央,會產生多重虛假回波,干擾回波會導致信號丟失。
  5. 如果不能保持儀表與罐壁的距離,罐壁上的介質會黏附造成虛假回波,在調試儀表的時候應該進行虛假回波存儲。





罐內安裝

  1. 在信號波束內,應避免有如下安裝物(1):例如限位開關,溫度傳感器等。
  2. 對稱裝置(2),如真空環,加圈,擋板等等。
  3. 如果罐內有(1)(2)干涉物件,應采用導波管進行測量。

*安裝選擇

  1. 天線尺寸:天線越大,波束角越小,干擾回波將越弱。
  2. 天線調整:將天線調整到*測量位置。
  3. 導波管:導波管用來避免干擾回波。

罐內安裝(ZKUL51LB、ZKUL51LC
標準安裝

  1. 雷達天線不可向罐壁傾斜。
  2. 為了使溫度影響zui小化,在對接法蘭的連接處必須使用彈簧墊圈。
  3. 桿式天線必須伸出安裝短管。
  4. 垂直放置桿式天線,不要讓雷達束指向罐壁。







罐內安裝(ZKUL51LA
標準安裝

  1. 雷達天線不可向罐壁傾斜。
  2. 喇叭天線必須延伸出安裝短管,否則應使用天線延伸管。
  3. 喇叭天線必須調整至垂直,不要讓雷達束指向罐壁。

安裝短管較長時使用天線延伸管

  1. 當喇叭長度小于安裝短管長度時,應使用天線延伸管。
  2. 如果喇叭直徑大于安裝短管的直徑,包括延伸管在內的天線需要從容器里面安裝,并將儀表抬高。選擇延伸管使儀表至少抬高100mm。



導波管內安裝

  1. 雷達傳感器通過導波管或旁通管進行測量,測量管起到導波作用。下面是一個測量管(導波管的構造圖)
  2. 測量管內壁必須平滑,如果可能的話測量管的內徑需要與喇叭口的直徑相符,請使用縱伸焊接的不銹鋼管。可以通過預先焊接的法蘭盤或焊接頭延長測量管。

必須注意:

  1. 焊接時,不能產生凸點或凸緣。將法蘭和測量管對齊固定,然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑,一定要小心的除去焊縫和不平滑的地方,否則會造成很強的虛假回波。

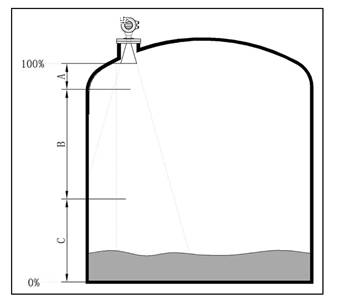

測量條件
注意事項

  1. 測量范圍從波束觸及罐低的那一點開始計算,但在特殊情況下,若罐低為凹型或錐形,當物位低于此點時無法進行測量。
  2. 若介質為低介電常數當其處于低液位時,罐低可見,此時為保證測量精度,建議將零點定在低高度為C 的位置。
  3. 理論上測量達到天線*的位置是可能的,但是考慮到腐蝕及粘附的影響,測量范圍的終值應距離天線的*至少100mm。
  4. 對于過溢保護,可定義一段安全距離附加在盲區上。
  5. zui小測量范圍與天線有關。
  6. 隨濃度不同,泡沫既可以吸收微波,又可以將其反射,但在一定的條件下是可以進行測量的。


測量范圍超出的動作
當測量范圍超出時,儀表輸出為22mA電流。
接線方式

調試
ZKUL51可以通過三種方式調試:

  1. 通過顯示調整模塊
  2. 通過調試軟件WKSOFT
  3. 通過HART手持編程器

現場編程模塊

  1. 編程器由6個按鍵和一個液晶顯示屏,可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。


ZKPM





通過WKSOFT軟件調試
無論那種信號輸出,4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試,需要一個儀表CONNECTCAT驅動器。


使用軟件調試的時候,給雷達儀表加電24VDC,同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻(內部電阻250歐姆)的供電儀表,就不需要附加外部電阻,HART適配器可以和4…20mA線并聯。

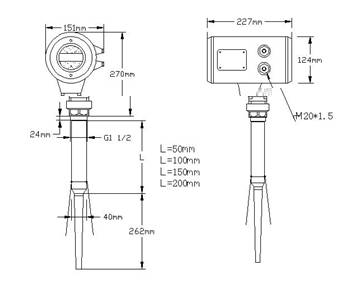

ZKUL51系列尺寸


編程器尺寸

技術數據:

基本參數
工作頻率:6.8GHz
波 束 角: 24°ZKD801, ZKD802
18°ZKUL51LA帶DN150法蘭
14°ZKUL51LA帶DN200法蘭
12°ZKUL51LA 帶DN250法蘭
測量范圍:0…35m
重復性 :±3mm
分辨率 :1mm
采樣 :回波采樣55次/s
響應速度:>0.2s(根據具體使用情況而定)
電流信號:4…20mA
精度 :<0.1%

天線材質  ZKUL51LB、ZKUL51LC為PP/PTFE
ZKUL51LA 為316L不銹鋼

通訊接口 HART通訊協議

過程連接 ZKUL51LB (PP,PTFE天線) :G1-1/2 316L不銹鋼,:
ZKUL51LC(棒式天線) :翻邊法蘭DN50,DN80,DN100,DN150
ZKUL51LA(喇叭口形式天線):法蘭DN50,DN80,DN100,DN150,DN200,DN250

電源 電源:24V DC(+/-10%),波紋電壓:1Vpp
耗電量:max22.5mA

環境條件 溫度:-40℃…+80℃
容器壓力(表壓)-1…40bar

防爆認證 ExiaII C T6

外殼保護等級 IP68

兩線制接線 供電和信號輸出共用一根兩芯導線
電纜入口:2個M20×1.5(電纜直徑5…9mm)

產品相關關鍵字: 智能型 雷達 物位計
